TWDYD-A型低壓供配電技術成套實訓設備

一、概述

配電實訓課程是高等職業技術學院電氣自動化技術專業必修的一門專業技術課，也是該專業的一門主干課程，為所有生產廠礦供配電崗位培養合格的高端技能型技術人才。它與企業供配電系統和變電所直接對應，主要介紹企業供配電系統和變電所設計、運行、維護與檢修所必需的基本理論和基本知識。其特點是工程性、實踐性強，涉及內容廣泛。需要進行理論教學和必要的實習、實訓、課程設計等實踐教學環節。配電實訓課程建設在實驗、實訓教材建設、多媒體教學、教學資源建設、教學改革等方面在我院這幾年的跨越式發展中，明顯處于落后的地位。同時電氣自動化技術專業作為教育部、財政部重點扶持專業也有這一項建設內容。為此，特提交低壓供電技術實訓室建設方案。

配電實訓課程在我院開設于電氣自動化專業，由于這幾年畢業生的就業去向，主要面向工礦企業，特別是高端制造業急需電氣方面的專業人才。因此，按照高職教育人才培養目標的要求以及學生的就業趨勢，配電實訓課程以培養實際動手能力為教學目標，我們?cè)诮虒W(xué)內容上增添了中小型企業供電設計、院變電所改造、供電系統的運行和設備維護與管理等體現實用性的內容；專業課的關鍵是學生操作能力的培養，要做到這一點，實驗、實習、實訓條件非常重要，由于現在實踐教學條件較差，整個課程以理論為主，實踐教學本想以現場參觀和現場實習為主，但鑒于條件一直難以實施?，F(xiàn)在我們采取的教學方法是：① PPT課件的方法。利用課件課容量大的特點，把供配電設備和特殊行業的供配電設備的外形圖做在課件上，使大家有一個感性的認識；③ 上網學習。鼓勵大家進行網上學習，了解新設備，學習新知識；采用這種教學方式，可基本滿足培養目標的要求，學生學習興趣高了，但是學生的操作能力的培養卻由于受到?jīng)]有實驗實訓設備的限制，并沒有顯著提高。

配電實訓課程為理論教學與實踐環節教學交互進行的綜合性課程，課程采用馬桂榮老師主編的高職高專精品教材，配以多媒體課件，采用傳統與現代教學方式相結合的等多種教學模式，如果能夠在實驗室實訓場講授設備及配電裝置章節，在現場講授電氣主接線及斷路器、隔離開關倒閘操作順序等，相信能夠取得了更好的教學效果。

“配電實訓低壓成套開關設備” 的建立可作為我院用于高級維修電工的實訓考核，也可作為高校“供配電技術”等課程的實訓設備。也能夠滿足變配電室值班電工、廠用電值班員、進網電工等相關工種培訓及技能考核的需要。設備采用電力工業現場典型的開關元件及成套裝置，使學員不僅可以掌握典型供配電系統的構成，常用開關元件的安裝、接線、操作， 供配電系統的停送電和倒閘操作, 通過多級配電，能夠使學生清晰的理解三級配電兩級保護的概念，而且通過實訓可以讓學生真正掌握以及動力配電線路的主要構成。

二、實訓設備

進線及計量柜：

a)主進線開關使用框架斷路器，設備按額定電流200A制造，主進線電流互感器按35KVA使用容量配置，實際使用容量按15KVA考慮。

b)計量按有功計量和無功計量配置

c）應配置電壓電流指示和分合閘指示，可遠方就地操作選擇

電容柜：

a)按系統實際使用容量配置電容

b)用交流接觸器傳統方式投切電容器，配置6%的串聯電抗器

c）可手動自動選擇電容器投切

出線柜：

a)按9個出線回路配置，3個饋電回路6個MCC回路

b) 饋電回路分別按10A，16A，25A配置

c）MCC回路按直接啟動2回路、可逆啟動2回路，星三角啟動2回路配置，星三角啟動回路按5.5KW配置，其余可按1.5KW

三、特點

1.一次系統采用典型、現場的真實元件，具有手感強，工業現場級標準、 培訓靈活的特點，給學生或培訓人員營造了一個如實際現場的專業崗位工作環境，強化了學生培訓人員適應現場的能力。

2.一次系統主接線典型、豐富，可以高低壓各種要求下的倒閘操作。

3.本系統配有完善的工業級標準的實訓圖紙，讓學生或培訓人員從理論識圖，到實際應用都可以有質得提高。

4.能夠很好的應對高級維修電工對低壓配電系統的了解與掌握，而且實訓項目齊全，能較好地滿足培訓、考核鑒定要求。

設有電流型漏電保護器，電源輸出均有監視和短路保護功能，確保使用者和設備的安全。

1四、技術性能

1.輸入電壓：三相四線制380V±10%  50Hz

2.工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：≤15kVA

4.主要設備尺寸（高*長*深）：

進線計量柜：2200*800*800 mm

電容補償柜：2200*800*800 mm

低壓出線柜：2200*800*800 mm

2五、系統組成

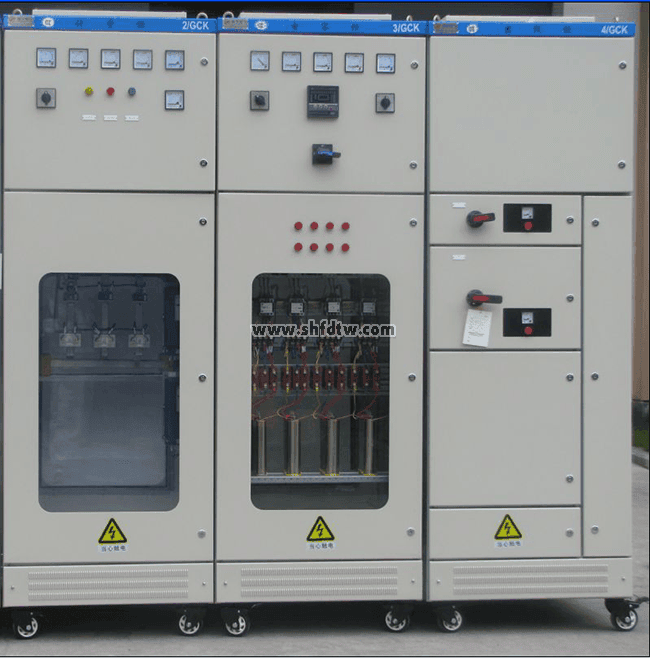

低壓配電成套實訓裝置有三個低壓配電柜組成：一次系統主接線圖如下圖1，2

低壓部分低壓進線計量柜、電容補償實訓柜、低壓出線柜構成。

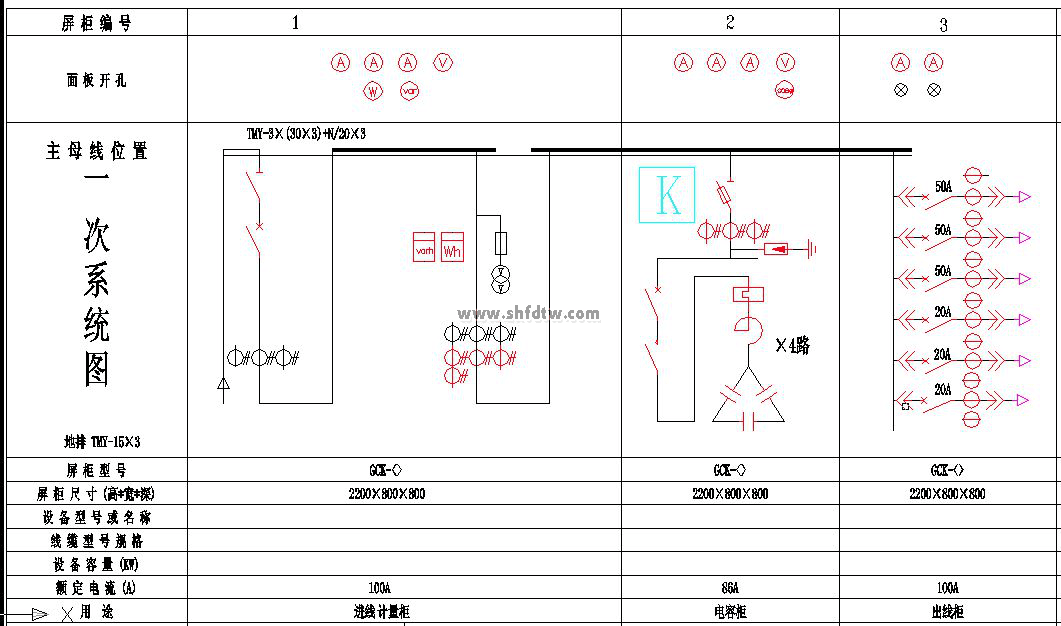

圖1為典型低壓供配電一次系統及排列圖

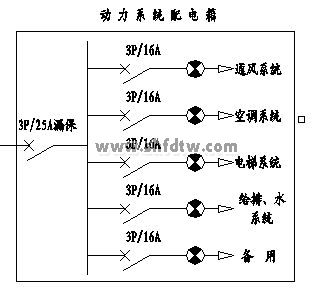

圖2.動力系統

低壓柜主要元器件

實訓系統配置典型0.4kV低壓進線柜。開關柜從計量柜供配電系統進線或從實訓室電源進線，出線裝設帶漏電保護器的空氣開關，可以作為照明線路實訓裝置的總控電源。。低壓進線柜采用國標GGD型交流低壓配電柜，GGD型低壓配電柜適合于發電廠、變電站、工企等電力用戶作為交流50Hz、額定工作電壓380V，額定工作電流至3150A的配電系統中作為動力、照明、及配電設備的轉換、分配和控制之用。

通過真實開關柜，可以使學生直觀的了解到平時難以接觸到的電力系統主要低壓元件，包括刀開關、萬能式斷路器、微型斷路器、漏電保護器、熔斷器、電流互感器等元件的外形、結構，安裝方式以及低壓配電柜的使用和操作方法。

（1）低壓刀開關   型號：  HB-13BX

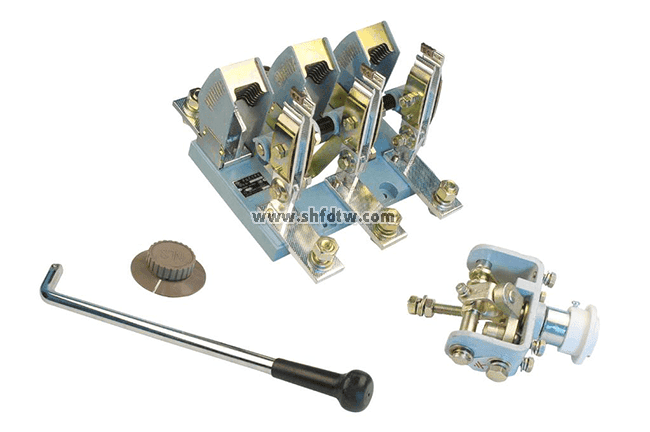

圖7低壓刀開關

HDll 、HD12、HD13、HD14、HSll、HS13等系列刀形隔離器及刀形轉換隔離器(以下簡稱刀開關) ， 用于交流50Hz，額定工作電壓至400V，直流額定工作電壓230V，額定工作電流至1500A，在工業企業配電設備中刀開關作為不頻繁地手動接通和切斷或隔離電路之用。NH40系列隔離開關，適用于交流50Hz、交流額定電壓660V及以下、直流額定電壓440V及以下，額定電流至3150A。在工業企業配電設備中，可供不頻繁手動接通和分?jǐn)嚯娐芳案綦x電源用。1000A及以上僅作隔離電源，不能帶負載分?jǐn)嚯娐贰?/span>

（2）低壓斷路器  型號：DW-15 熱電磁式電動

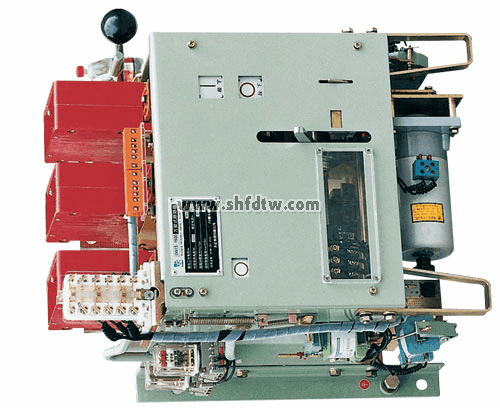

圖8低壓斷路器

DW15-100、200、400、630低壓萬能式斷路器殼架（也成為框架式斷路器）等級額定電流100A至630A，額定工作電壓交流50Hz自380V至1140V。主要在配電網絡中用來分配電能、保護線路及電源設備的過載、欠電壓和短路。也能在交流50Hz、380V網絡中用來保護電動機的過載、欠電壓和短路。在正常條件下，可作為線路的不頻繁轉換及電動機的不頻繁起動之用。 DW15-1000～1600萬能式斷路器適用于交流50Hz380V的配電網絡中，作為分配電能和線路及電源設備的過載，欠電壓和短路保護，在正常條件下也可作為線路的不頻繁轉換之用。

（3）電壓互感器  型號：JDG-0.4/0.1

圖9 低壓電壓互感器

（4）電流互感器  型號：BH-0.66

圖10電流互感器

備注：本技術附件中的圖片為參考圖片。

六、實訓項目

1.配電系統運行方式實訓

2.低壓配電設備的倒合閘操作實訓

3.互感器實訓

?電流互感器接線方式

?有功、無功電度表的接線實訓

?多功能綜合儀表接線實訓

?抄表實訓

4.開關電器實訓

?低壓框架斷路器的原理與接線

?低壓塑殼斷路器的原理與接線

?隔離開關的原理與接線

5.手動功率因數補償實訓

6.自動功率因數補償實訓

7.低壓配電線路分級保護實訓

8.接地保護實訓

9.0.4KV照明系統配電實訓

10.0.4KV動力系統配電實訓

11.安全操作規程培訓

12.供配電工、維修電工職業技能鑒定考核訓

七、配置清單

表2-1  低壓進線計量柜主要元件清單（單套）

表2-2  低壓電容補償柜主要元件清單（單套）

表2-3 低壓出線柜主要元件清單（單套）

表2-5主要配件清單（單套）
