填料吸收實驗裝置

[產品分類]：化工原理實驗裝置: [規格型號]： TW-HY123?
[產品價格]：詢價: [參數下載]：
[聯系電話]：021-55884002: [QQ]：; [微信]：
已有 4789 人關注該產品

產品詳情

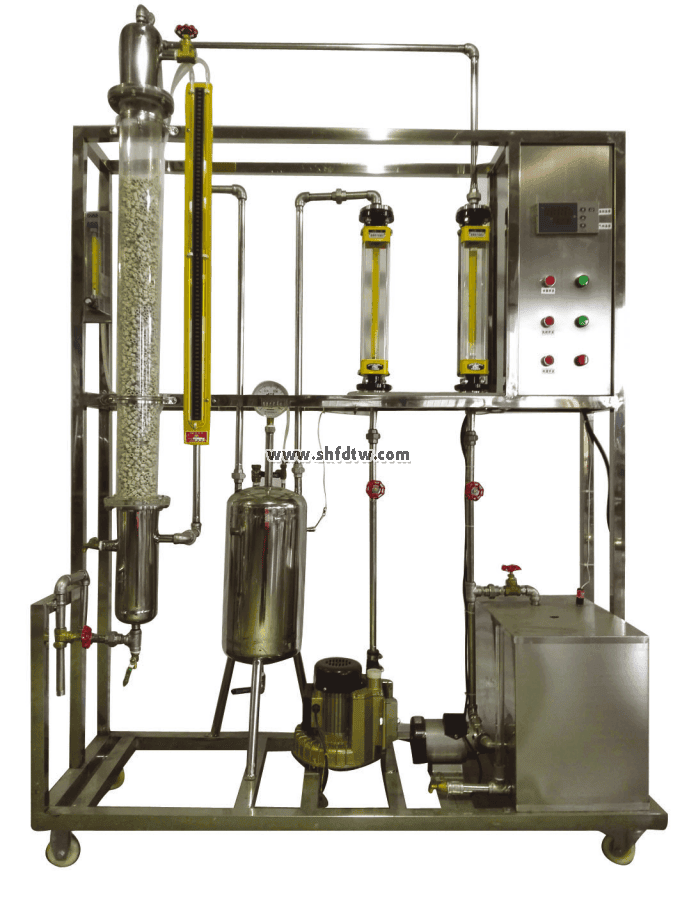

TW-HY123填料吸收實驗裝置

裝置特點

1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
4、全塔氣液接觸現象可視。
5、本實驗裝置采用二氧化碳——水體系。CO2氣體無味、無毒、廉價，所以氣體吸收實驗常選擇CO2作為溶質組分。
6、塔中部有液體再分布器，塔底部有柵板式填料支承裝置。填料塔底部有液封裝置，以避免氣體泄漏。
7、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能
1、了解填料吸收塔的結構、流程及操作方法。
2、觀察填料吸收塔的流體力學行為并測定在干、濕填料狀態下填料層壓降與空塔氣速的關系。
3、測定總傳質系數Kya，并了解其影響因素。

設計參數
液相體積傳質系數 ：0.006—0.02（ m/s）。
空氣流量：0.4～4.0m3/h。
二氧化碳流量：0.16～1.6L/min。
填料塔壓降：0.6—1.5KPa；常溫、常壓操作。

公用設施
水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經離心泵進入吸收塔，循環使用。
電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：空氣來自風機（自帶氣源），CO2來自氣體鋼瓶。
實驗物料：水-- CO2。
外配設備：二氧化碳鋼瓶及減壓閥、化學分析儀（用戶自配）。

主要設備
玻璃填料吸收塔：,內裝φ10×10mm拉西環不銹鋼填料；填料塔內徑 D=90mm。
吸收塔填料層有效高度Z＝800mm。
LZB-3 CO2轉子流量計：流量范圍 0.16～1.6L/min 。
LZB-15 空氣轉子流量計：流量范圍0.4～4.0m3/h。
LZB-15水轉子流量計：流量范圍16～160L/h。
宇電AI702M多路溫度數字顯示儀。
壓差計：U型壓差計，觀察上下塔壓降變化。
混合穩壓罐：304不銹鋼制作，對空氣和二氧化碳氣體充分混合、穩壓后輸入吸收塔
鼓風機：旋渦氣泵,功率 250W，最大流量30m3/h。
不銹鋼增壓泵：功率90W，最大流量1m3/h。
電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼管路、管件及閥門。
304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架1500*500*2000mm(長×寬×高)，帶腳輪及禁錮腳。

測控組成

變量	檢測機構	顯示機構	執行機構
液體進口溫度	Pt100鉑電阻	數顯儀表	無
氣體進口溫度	Pt100鉑電阻	數顯儀表	無
液體流量	轉子流量計	流量計就地顯示	手動閥門
CO₂流量	轉子流量計	流量計就地顯示	手動閥門
空氣流量	轉子流量計	流量計就地顯示	手動閥門
塔體壓降	U型壓力計	就地顯示	無
CO₂液體濃度	化學分析
